หากคุณกำลังมองหาความแม่นยำขั้นสุดในการวัดกระแสไฟฟ้า ทั้งไฟฟ้ากระแสตรง (DC) และกระแสสลับ (AC) เทคโนโลยี Zero Flux (หรือ Fluxgate) จากแบรนด์เครื่องมือวัดระดับโลกอย่าง HIOKI คือคำตอบที่วิศวกรและห้องปฏิบัติการทดสอบทั่วโลกไว้วางใจครับ
มาเจาะลึกกันว่าเทคโนโลยีนี้ทำงานอย่างไร และทำไมมันถึงแม่นยำกว่าการวัดกระแสแบบทั่วไปอย่างเทียบไม่ติด
ทำความเข้าใจก่อน: ปัญหาของการวัดกระแสแบบเดิมๆ
โดยทั่วไปแล้ว เซนเซอร์วัดกระแส (เช่น Clamp On Probes) มักจะใช้เทคโนโลยี Hall Effect หรือเทคโนโลยี Rogowski Coil ซึ่งแม้จะใช้งานสะดวก แต่ก็มีข้อจำกัด:
-
Hall Effect: วัด DC ได้ดี แต่มีความไวต่ออุณหภูมิสูง (Temperature Drift) และเกิดความร้อนสะสมทำให้ค่าเพี้ยนได้ง่าย
-
CT (Current Transformer) ทั่วไป: วัด AC ได้ดีมาก แต่ ไม่สามารถวัดกระแส DC ได้
เมื่อต้องนำไปใช้ในงานที่ต้องการความละเอียดสูงมากๆ เช่น การทดสอบประสิทธิภาพของ Inverter ในรถยนต์ไฟฟ้า (EV), โซลาร์เซลล์ หรือการวัดพลังงานในห้อง Lab เทคโนโลยีแบบเดิมจึงให้ความแม่นยำที่ไม่เพียงพอ
Zero Flux Technology คืออะไร? ทำไมถึงแม่นยำ?
Zero Flux Technology (หรือบางครั้งเรียกว่า Magnetic Balance Method) คือเทคโนโลยีขั้นสูงที่เข้ามาทลายข้อจำกัดเหล่านั้น หลักการทำงานของมันคือ “การทำให้สนามแม่เหล็กในแกนเหล็กเป็นศูนย์ (Zero Flux) อยู่ตลอดเวลา”
หลักการทำงานแบบเข้าใจง่าย:
-
ตรวจจับสนามแม่เหล็ก: เมื่อมีกระแสไฟฟ้าลอยผ่านสายไฟ (กระแสที่เราต้องการวัด) มันจะสร้างสนามแม่เหล็กขึ้นมาในแกนของเซนเซอร์
-
สร้างกระแสต่อต้าน: เซนเซอร์จะมีวงจรตรวจจับความเข้มสนามแม่เหล็ก (Fluxgate Detector) ที่มีความไวสูงมาก คอยสั่งให้จ่ายกระแสไฟฟ้าสวนทางกลับไป (Feedback Current) เพื่อหักล้างสนามแม่เหล็กเดิมให้กลายเป็น “ศูนย์” พอดี
-
วัดค่าจากกระแสที่สวนกลับ: เครื่องวัดจะไม่ได้วัดจากกระแสในสายไฟโดยตรง แต่วัดจาก ปริมาณกระแสที่ต้องใช้ในการหักล้าง ซึ่งค่านี้จะมีความสัมพันธ์เป็นสัดส่วนที่แม่นยำตรงเป๊ะกับกระแสหลัก
เปรียบเทียบให้เห็นภาพ: เหมือนกับ “ตราชั่งสองแขน” ที่พอเราวางสิ่งของลงไปฝั่งหนึ่ง ตราชั่งจะเอียง (เกิดสนามแม่เหล็ก) ระบบ Zero Flux จะคอยเติมลูกตุ้มน้ำหนักเข้าไปอีกฝั่งอย่างรวดเร็วเพื่อให้ตราชั่งกลับมาสมดุล (เป็นศูนย์) แล้วจึงอ่านค่าจากน้ำหนักของลูกตุ้มที่เติมเข้าไปนั่นเอง
จุดเด่นของ Zero Flux จาก HIOKI
HIOKI ได้นำเทคโนโลยี Zero Flux มาพัฒนาควบคู่กับระบบคอยล์ตรวจจับที่เป็นเอกสิทธิ์เฉพาะ ทำให้ได้คุณสมบัติที่เหนือชั้นดังนี้:
คุณสมบัติ ความสามารถของ HIOKI Zero Flux ความแม่นยำสูงลิ่ว (High Accuracy) ให้ค่าความถูกต้อง (Accuracy) สูงถึง ±0.02% rdg. ซึ่งละเอียดกว่าแคลมป์วัดกระแสทั่วไปหลายสิบเท่า แบนด์วิดท์กว้าง (Wide Bandwidth) สามารถวัดได้ตั้งแต่ DC ไปจนถึงความถี่สูงระดับ MHz (เช่น DC to 10 MHz) ตอบโจทย์การวัดสัญญาณ Noise หรือ High-frequency Switching ทนต่ออุณหภูมิ (Excellent Temperature Stability) มีค่า Drift ตามอุณหภูมิที่ต่ำมาก ทำให้วัดค่าได้นิ่งและเสถียร แม้จะใช้งานต่อเนื่องเป็นเวลานานจนเกิดความร้อน ผลกระทบจากตำแหน่งสายไฟต่ำ ไม่ว่าจะวางสายไฟไว้ตรงกลาง หรือค่อนไปทางขอบของหัวแคลมป์ ค่าที่ได้ก็ยังแม่นยำแทบไม่เปลี่ยนแปลง เทคโนโลยีนี้เหมาะกับงานประเภทไหน?

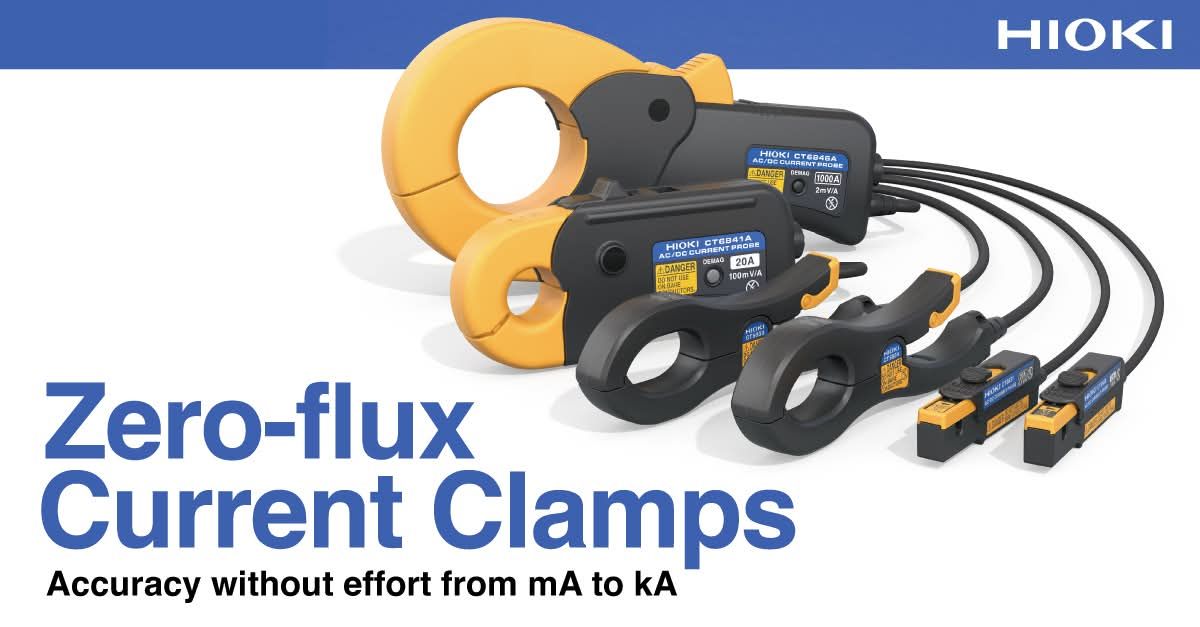

เนื่องจากเป็นเทคโนโลยีระดับ High-end เครื่องวัดและเซนเซอร์กลุ่ม Zero Flux ของ HIOKI (เช่น ตระกูล AC/DC Current Sensor รุ่น CT68xx หรือพวก Current Box) จึงมักถูกใช้ในงานวิจัยและพัฒนา (R&D) เช่น:
อุตสาหกรรมยานยนต์ไฟฟ้า (EV/HEV): ใช้ประเมินประสิทธิภาพของมอเตอร์, Inverter, และระบบชาร์จแบตเตอรี่ที่ต้องการความแม่นยำระดับทศนิยมหลายตำแหน่ง
พลังงานหมุนเวียน (Renewable Energy): วัดประสิทธิภาพการแปลงไฟของ Solar Inverter หรือระบบกักเก็บพลังงาน (BESS)
ห้องปฏิบัติการสอบเทียบ (Calibration Labs): ใช้เป็นตัวอ้างอิงมาตรฐานในการสอบเทียบเครื่องมือวัดอื่นๆ
สรุป
วัดกระแส DC/AC ได้แม่นแค่ไหน? ถ้าเป็น Zero Flux Technology จาก HIOKI คำตอบคือ “แม่นยำที่สุดเท่าที่เทคโนโลยีเครื่องมือวัดกระแสในปัจจุบันจะทำได้” มันถูกออกแบบมาเพื่อลบจุดอ่อนเรื่องความเพี้ยนจากอุณหภูมิ และให้ความถูกต้องทั้งในย่าน DC และ AC ความถี่สูงได้อย่างสมบูรณ์แบบ
