วิธีการใช้งานเครื่องทดสอบความเป็นฉนวน (เบื้องต้น)

How to use an insulation tester (basic)

การใช้งานเครื่องทดสอบความเป็นฉนวน (Insulation Tester/Megohmmeter) รุ่น IR4057-50 หรือรุ่นอื่น ๆ จะมีหลักการและขั้นตอนที่คล้ายคลึงกัน โดยมีเป้าหมายคือการจ่ายแรงดันไฟฟ้ากระแสตรง (DC) สูง ๆ เพื่อวัดกระแสไฟฟ้ารั่วไหลผ่านฉนวน แล้วคำนวณเป็นค่าความต้านทาน (MΩ)

ข้อควรระวังด้านความปลอดภัยที่สำคัญที่สุด

  1. ต้องตัดไฟทุกครั้ง: ต้องมั่นใจว่าได้ตัดการเชื่อมต่ออุปกรณ์หรือวงจรไฟฟ้าออกจากแหล่งจ่ายไฟหลักทั้งหมดแล้ว และตรวจสอบให้แน่ใจว่าไม่มีแรงดันไฟฟ้าอยู่ในระบบ (ใช้ฟังก์ชันวัดแรงดันไฟฟ้า V ของเครื่อง IR4057-50 ตรวจสอบก่อน)

  2. คายประจุ: หลังจากทำการวัดเสร็จสิ้น ต้องปล่อยให้ประจุไฟฟ้าที่สะสมอยู่ในวงจรหรืออุปกรณ์ถูกคายออก (Discharge) ก่อนที่จะสัมผัสส่วนใด ๆ ของวงจร

ขั้นตอนการวัดความต้านทานฉนวน

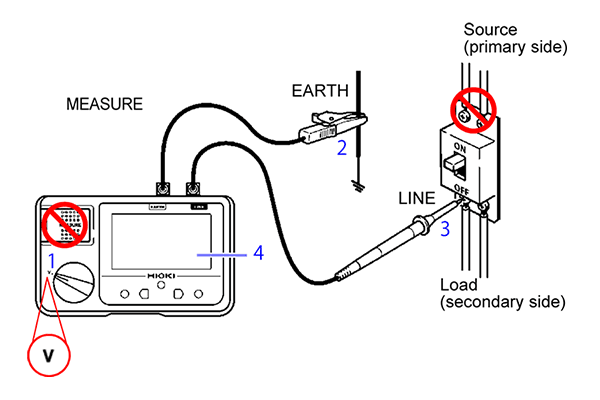

  1. การเตรียมการและการต่อสาย

    • ปิดไฟ: ปลดวงจรหรือถอดอุปกรณ์ที่ต้องการทดสอบออกจากระบบไฟฟ้า

    • ต่อสายวัด: เชื่อมต่อสายวัดสีดำ (Earth/Ground) เข้ากับ กราวด์ (Earth) หรือ โครง/ตัวถังโลหะ ของอุปกรณ์

    • เชื่อมต่อสายวัดสีแดง (Line) เข้ากับ ตัวนำ (Conductor) หรือ ขั้ว Line/Phase/Neutral ของอุปกรณ์ที่ต้องการวัด (เช่น สายไฟ, ขดลวดมอเตอร์)

  2. การตั้งค่าเครื่องมือ

    • หมุนสวิตช์: หมุนสวิตช์เลือกฟังก์ชันไปที่โหมดวัดความต้านทานฉนวน (MΩ/IR)

    • เลือกแรงดันทดสอบ (Test Voltage): ตั้งค่าแรงดันทดสอบให้เหมาะสมกับแรงดันใช้งานของอุปกรณ์ (ดูตารางในหัวข้อถัดไป) โดยทั่วไปนิยมใช้แรงดันทดสอบเป็น 2 เท่าของแรงดันใช้งานปกติ เช่น อุปกรณ์ 220V ให้ทดสอบที่ 500V DC

  3. การทดสอบและการอ่านค่า

    • กดปุ่ม Test: กดปุ่ม TEST (หรือ MEASURE) ค้างไว้ เครื่องจะจ่ายแรงดัน DC ตามที่ตั้งค่า

    • รอค่าคงที่: สังเกตหน้าจอจนกระทั่งค่าความต้านทานหยุดนิ่งหรือคงที่ (รุ่น IR4057-50 สามารถตัดสินผล PASS/FAIL ได้เร็วใน 0.3 วินาที)

    • บันทึกและวิเคราะห์: บันทึกค่าที่วัดได้ แล้วนำไปเปรียบเทียบกับค่ามาตรฐานที่ยอมรับได้

    • ปล่อยปุ่ม: ปล่อยปุ่ม TEST เพื่อหยุดการจ่ายแรงดัน และรอให้เครื่องคายประจุจนเสร็จสมบูรณ์

ข้อกำหนดมาตรฐานความต้านทานฉนวน

ค่าความต้านทานฉนวนที่ยอมรับได้จะต้องมีค่า มากกว่าค่าต่ำสุด (Minimum Acceptable Value) ตามมาตรฐานที่กำหนด โดยอ้างอิงจากแรงดันไฟฟ้าที่ใช้งานของระบบนั้น ๆ

1. มาตรฐาน IEC 60364 และ BS 7671 (อ้างอิงทั่วไป)

ตารางต่อไปนี้แสดงแรงดันทดสอบและค่าความต้านทานฉนวนขั้นต่ำที่แนะนำสำหรับการติดตั้งทางไฟฟ้าแรงดันต่ำ (Low Voltage Installations):

แรงดันของวงจรที่กำหนด (Nominal Circuit Voltage) แรงดันทดสอบ DC (Test Voltage DC) ค่าความต้านทานฉนวนขั้นต่ำ (Rmin​)
SELV/PELV (V ≤50V AC/120V DC) 250 V DC ≥0.5MΩ
ไม่เกิน 500 V (เช่น 220V, 380V) 500 V DC ≥1.0MΩ
มากกว่า 500 V 1000 V DC ≥1.0MΩ

หมายเหตุ: 1 MΩ (Megohm) เท่ากับ $1,000,000$ โอห์ม

2. เกณฑ์ตามแรงดันใช้งาน (General Rule)

อีกกฎง่าย ๆ ที่ใช้กันทั่วไปในการเลือกแรงดันทดสอบคือการทดสอบที่ แรงดัน DC ประมาณ 2 เท่าของแรงดัน AC ใช้งาน ดังนี้:

แรงดันไฟฟ้าในการทำงาน (Operating Voltage) แรงดันทดสอบที่แนะนำ (Test Voltage DC)
24 – 50 V 50 – 100 V DC
100 – 240 V 250 – 500 V DC
440 – 550 V 500 – 1000 V DC

3. ข้อกำหนดเฉพาะสำหรับมอเตอร์ไฟฟ้า (IEEE Std 43)

สำหรับมอเตอร์ไฟฟ้า มักมีการวัดระหว่างขดลวด (Winding) กับโครง (Frame) โดยมีเกณฑ์การประเมินคร่าว ๆ ดังนี้:

  • ดีเยี่ยม (Excellent): R ≥ 50 MΩ

  • ดี (Good): 10 MΩ ≤ R < 50 MΩ

  • ยอมรับได้ (Acceptable): 5 MΩ ≤ R < 10 MΩ

  • น่าสงสัย (Suspect): 2 MΩ ≤ R < 5 MΩ

  • แย่ (Bad): R < 2 MΩ

ค่าที่วัดได้ยิ่งสูงยิ่งดี เพราะหมายความว่าฉนวนนั้นสามารถต้านทานการไหลของกระแสรั่วไหลได้ดีมาก
