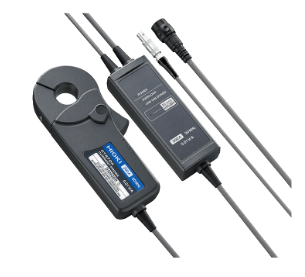

Hioki CT6704 คือ โพรบวัดกระแสไฟฟ้าเจเนอเรชั่นใหม่ (Next-Generation Current Probe) ที่ออกแบบมาเป็นพิเศษสำหรับการวัดและสังเกตรูปคลื่นสัญญาณกระแสไฟฟ้าที่มี “ความถี่สูงและขนาดกระแสที่ใหญ่” ควบคู่กัน ซึ่งเป็นหัวใจสำคัญในการทดสอบระบบไฟฟ้ากำลัง (Power Electronics) ยุคใหม่
ด้วยการเปลี่ยนมาใช้เทคโนโลยีเซนเซอร์แบบ Fluxgate ทำให้ CT6704 สามารถอุดช่องว่างของโพรบวัดกระแสทั่วไปในท้องตลาดที่มักจะวัดได้เฉพาะกระแสสูงแต่ความถี่ต่ำ หรือวัดความถี่สูงได้แต่รองรับกระแสได้น้อย
ข้อมูลจำเพาะทางเทคนิคที่สำคัญ (Key Specifications)
| คุณสมบัติทางเทคนิค | รายละเอียด (Specifications) |
| แบนด์วิดท์ความถี่ (Bandwidth) | DC ถึง 30 MHz (−3 dB) |
| พิกัดกระแสต่อเนื่องสูงสุด | 200 A rms |
| กระแสพีคสูงสุดที่รองรับ | ±400 A peak (ภายใน 2 วินาที) |
| เวลาในการไต่ระดับ (Rise Time) | 11.6 ns หรือสั้นกว่า |
| เทคโนโลยีการตรวจจับ | Fluxgate Sensing Technology |
| ขนาดเส้นผ่านศูนย์กลางแกน | $\varphi$ 20 mm |
| หัวต่อเอาต์พุต (Output) | BNC Terminal (ต่อเข้ากับ Oscilloscope ทั่วไปได้อิสระ) |
จุดเด่นที่เป็นนวัตกรรมใหม่ของ CT6704
-
รูปคลื่นนิ่งและเสถียร ไม่ขยับ (Low Offset Drift): ระบบ Fluxgate ช่วยกำจัดปัญหาค่าศูนย์เคลื่อน (Offset Drift) ที่เกิดจากความร้อนสะสมในตัวเซนเซอร์ ทำให้วัดค่าได้อย่างแม่นยำแม้จะเปิดเครื่องวัดทิ้งไว้ต่อเนื่องเป็นเวลานาน
-
ลดความร้อนสะสมจากการเหนี่ยวนำ (Reduced Inductive Heating): การปรับปรุงดีไซน์แกนเซนเซอร์ใหม่ ช่วยให้ทนทานต่อกระแสความถี่สูงได้ดีขึ้น ลดความเสี่ยงที่โพรบจะร้อนจัดจนเสียหาย และขยายขีดจำกัดในการทดสอบให้กว้างขึ้น
-
จับสัญญาณ Ripple ขนาดเล็กได้คมชัด: มีระดับ Noise ต่ำ (ประมาณ 25 mA rms) และการตอบสนองที่รวดเร็ว (Rise time 11.6 ns) ทำให้มองเห็นสัญญาณรบกวนหรือ Ringing เล็ก ๆ ที่เกิดขึ้นขณะสวิตช์ชิ่งได้อย่างซื่อตรง
เหมาะกับการใช้งานประเภทไหน?
โพรบรุ่นนี้เหมาะสำหรับทีมวิศวกรวิจัยและพัฒนา (R&D) รวมถึงฝ่ายตรวจสอบคุณภาพในอุตสาหกรรมเหล่านี้:
-
การพัฒนา Inverter ยุวใหม่: ที่ใช้เซมิคอนดักเตอร์กำลังสูงประเภท SiC (Silicon Carbide) และ GaN (Gallium Nitride)
-
ระบบยานยนต์ไฟฟ้า (EV/XEV): สำหรับวัดกระแสในระบบขับเคลื่อนมอเตอร์ และระบบชาร์จไฟความเร็วสูง
-
ระบบพลังงานสะอาดและโครงสร้างพื้นฐาน: เช่น DC/DC Converter ขนาดใหญ่, แหล่งจ่ายไฟความถี่สูง และระบบสำรองไฟในดาต้าเซ็นเตอร์ (Battery Backup Units)
