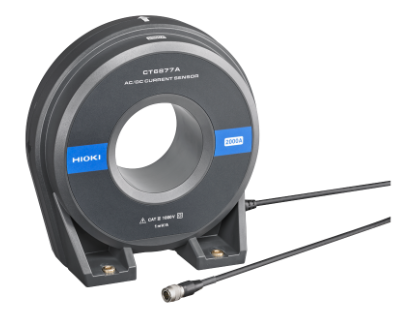

Hioki CT6877A คือ เซนเซอร์วัดกระแสไฟฟ้าประสิทธิภาพสูง (High-Precision AC/DC Current Sensor) ประเภท Pass-through (แบบร้อยสายผ่านช่องแกนกลาง) จากแบรนด์ HIOKI ประเทศญี่ปุ่น ออกแบบมาเพื่อวัดกระแสไฟฟ้าทั้งกระแสตรง (DC) และกระแสสลับ (AC) ที่มีปริมาณสูงและความถี่สูงได้อย่างแม่นยำระดับห้องปฏิบัติการ (R&D)
มักใช้งานร่วมกับเครื่องวิเคราะห์พลังงาน (Power Analyzer เช่น Hioki PW8001), เครื่องบันทึกสัญญาณ (Memory HiCorders) หรือออสซิลโลสโคป
คุณสมบัติเด่นและสเปกทางเทคนิค
-
รองรับกระแสไฟฟ้าสูง (Rated Current): สามารถวัดกระแสได้สูงสุดถึง 2,000 A AC/DC (รองรับกระแสสูงสุดชั่วขณะพีคได้ถึง ±3,200 Apeak)
-
แบนด์วิดท์กว้างมาก (Frequency Bandwidth): รองรับความถี่ตั้งแต่ DC ถึง 1 MHz ทำให้อ่านค่าคลื่นความถี่สูงในระบบสวิตช์ชิ่งได้อย่างถูกต้อง
-
ความแม่นยำสูง (Basic Accuracy): มีความแม่นยำพื้นฐานอยู่ที่ ±0.04% (rdg.) และความแม่นยำทางเฟส ±0.1° ซึ่งจำเป็นมากสำหรับการคำนวณประสิทธิภาพพลังงานที่ไม่คลาดเคลื่อน
-
ช่องร้อยสายขนาดใหญ่ (Aperture Size): แกนกลางมีเส้นผ่านศูนย์กลางขนาด 80 มม. สามารถร้อยสายไฟขนาดใหญ่หนาๆ หรือร้อยรวมกันพร้อมกันได้ถึง 4 เส้น (ช่วยให้วัดกระแสรวมของระบบได้ง่ายขึ้น)
-
เทคโนโลยี Zero Flux Method (Fluxgate): ใช้การตรวจจับกระแสแบบผสมผสาน โดยใช้ขดลวด (CT) สำหรับความถี่สูง และใช้ Fluxgate สำหรับกระแสตรง (DC) ถึงความถี่ต่ำ ทำให้ไม่มีปัญหาเรื่องการดริฟต์ของอุณหภูมิและมีความเสถียรสูงมาก
-
ทนทานต่อสัญญาณรบกวน (Noise Resistance): มีการซีลแผ่นอะลูมิเนียมป้องกันสัญญาณรบกวน (Solid Aluminum Shield) ทำให้วัดค่ากระแสไฟฟ้าที่ซ่อนอยู่ในสัญญาณรบกวนได้อย่างแม่นยำ (High CMRR)
-
ทนอุณหภูมิได้กว้าง: ทำงานได้ในสภาพแวดล้อมตั้งแต่ -40°C ถึง 85°C
การนำไปใช้งาน (Applications)
เนื่องจากมีความแม่นยำสูงและทนกระแสได้มหาศาล CT6877A จึงมักถูกใช้ในอุตสาหกรรมเทคโนโลยีขั้นสูง เช่น:
-
ยานยนต์ไฟฟ้า (EV / HEV): ใช้ในการทดสอบและประเมินประสิทธิภาพของมอเตอร์ อินเวอร์เตอร์ (Inverter) และระบบแบตเตอรี่ในรถยนต์ไฟฟ้า
-
พลังงานหมุนเวียน (Renewable Energy): ทดสอบระบบแปลงไฟ (Power Conditioner) ของโซลาร์เซลล์ หรือการประเมินประสิทธิภาพของเซลล์เชื้อเพลิง (Fuel Cell)
-
ระบบชาร์จไว (EV Quick Charging): ใช้ตรวจสอบระบบสถานีชาร์จรถยนต์ไฟฟ้าที่ใช้กระแสไฟสูงๆ
-
อุปกรณ์การแพทย์: ใช้ในระบบควบคุมการจ่ายไฟแบบป้อนกลับ (Feedback Control) ของเครื่อง MRI, CT Scan หรือ X-ray
