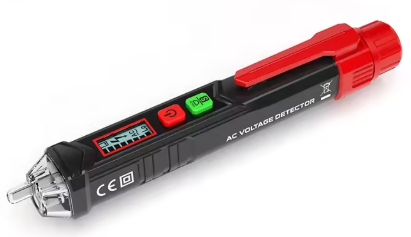

ปากกาทดสอบแรงดันไฟฟ้าแบบดิจิทัล (Digital Voltage Tester Pen)

ชนิดหนึ่งที่ทำงานได้สองโหมดหลักคือ

การสัมผัสโดยตรง และ การเหนี่ยวนำ (Induction)

หน้าที่และคุณสมบัติหลักของ F1100

ปากกาทดสอบนี้เป็นเครื่องมืออเนกประสงค์สำหรับช่างไฟฟ้าและผู้ใช้งานทั่วไปเพื่อตรวจสอบการมีอยู่ของกระแสไฟฟ้าและความต่อเนื่องของวงจรได้อย่างรวดเร็ว

1. โหมดการวัดที่สำคัญ

ปากกาทดสอบรุ่นนี้สามารถวัดและตรวจจับค่าได้หลากหลาย โดยแบ่งเป็น 2 โหมดหลักตามปุ่มที่กด (บางรุ่นอาจมีปุ่ม “Direct” และ “Induction”):

• การตรวจจับโดยตรง (Direct Measurement):
  • ใช้สำหรับวัด แรงดันไฟฟ้า AC และ DC โดยตรง (สัมผัสปลายโลหะกับจุดที่ต้องการทดสอบ)
  • ช่วงแรงดันไฟฟ้า: มักจะวัดได้ตั้งแต่ประมาณ 12V ถึง 250V หรือสูงกว่า โดยจะแสดงค่าแรงดันไฟฟ้าตามช่วงที่ตรวจจับได้ (เช่น 12V, 36V, 55V, 110V, 220V)
• การตรวจจับแบบเหนี่ยวนำ (Induction / Non-contact Measurement – NCV):
  • ใช้สำหรับตรวจจับ แรงดันไฟฟ้า AC โดย ไม่ต้องสัมผัสกับตัวนำ (Non-contact) เพียงแค่นำไปไว้ใกล้สายไฟ
  • ใช้ในการ ระบุสายไฟที่มีไฟ (Live Wire) และ สายกลาง (Neutral Wire)
  • ใช้สำหรับ ค้นหาจุดที่สายไฟขาดใน (Break-point) โดยการไล่ตามแนวสายไฟ

2. ฟังก์ชันเสริมและคุณสมบัติ

• จอแสดงผลดิจิทัล (Digital Display): แสดงค่าแรงดันไฟฟ้าที่วัดได้ชัดเจน (มักเป็นจอ LCD)
• การตรวจจับสายขาด (Break-point Detection): ใช้โหมดเหนี่ยวนำเพื่อหาจุดที่สายไฟขาดใน โดยไอคอนหรือสัญญาณจะหายไป ณ จุดที่ไม่มีกระแสไหล
• ไขควง (Screwdriver): ปลายของปากกาทดสอบมักถูกออกแบบให้เป็นหัวไขควงปากแบน เพื่อใช้ในการขันสกรูเล็ก ๆ หรือใช้เป็นเครื่องมือทดสอบ
• ไฟแสดงสถานะ/ไฟฉาย: บางรุ่นมีไฟ LED เพื่อช่วยส่องสว่างในที่มืด หรือใช้ไฟนีออนเป็นตัวบ่งชี้การมีไฟ
