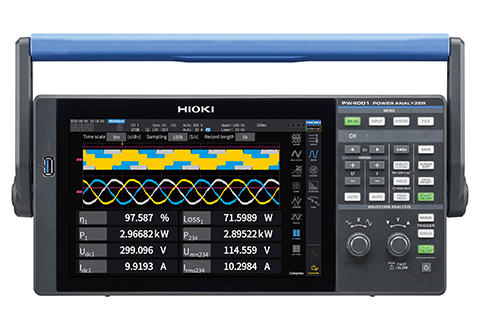

POWER ANALYZER PW4001 คือ เครื่องวิเคราะห์กำลังไฟฟ้าแบบพกพา (Portable Power Analyzer) ประสิทธิภาพสูง
มันถูกออกแบบมาเป็นพิเศษสำหรับงานที่ต้องการความแม่นยำสูงทั้งในห้องปฏิบัติการและภาคสนาม โดยเฉพาะอย่างยิ่งในการทดสอบและประเมินประสิทธิภาพของระบบกำลังไฟฟ้าในปัจจุบัน เช่น ยานยนต์ไฟฟ้า (EV/xEV), อินเวอร์เตอร์ (Inverter), มอเตอร์, และ ระบบกักเก็บพลังงาน (ESS)
คุณสมบัติหลักของ PW4001
-
ความแม่นยำสูง (High Accuracy): มีความแม่นยำพื้นฐาน (Basic Accuracy) อยู่ที่ $\pm 0.04\%$ สำหรับกำลังไฟฟ้ากระแสตรง (DC) และกระแสสลับ (AC) ที่ 50/60 Hz
-
แบนด์วิธกว้าง (Wide Bandwidth): รองรับช่วงความถี่ตั้งแต่ DC ถึง 600 kHz ทำให้สามารถวิเคราะห์การสูญเสียพลังงานและประสิทธิภาพของอุปกรณ์แปลงกำลังความถี่สูง เช่น SiC Inverter ได้อย่างแม่นยำ
-
4 แชนเนล (4 Channels): มีช่องวัดแรงดัน (Voltage) และกระแส (Current) พร้อมกัน 4 ช่อง ซึ่งถูกแยกออกจากกัน (Isolated)
-
การวัดแรงดันไฟฟ้าแรงสูงโดยตรง: รองรับอินพุตแรงดันไฟฟ้ากระแสตรงได้สูงถึง 1500 V DC โดยตรง (CAT II)
-
การรองรับ CAN/CAN FD: สามารถรับสัญญาณ CAN Bus / CAN FD ได้โดยตรง ซึ่งมีประโยชน์อย่างยิ่งในการดึงค่าแรงดันแบตเตอรี่และข้อมูลควบคุมอื่น ๆ ในรถยนต์ไฟฟ้า โดยไม่ต้องติดตั้งโพรบวัดเพิ่มเติม (Simplifies On-Board testing)
-
ความทนทานและพกพาได้: ตัวเครื่องมีขนาดกะทัดรัด (น้ำหนักประมาณ 4.6 กก.) และสามารถทำงานได้ในช่วงอุณหภูมิกว้างตั้งแต่ -20^C ถึง +50^C และทนทานต่อการสั่นสะเทือน ทำให้เหมาะสำหรับการทดสอบบนถนนจริง (Real-World Driving Test)
การใช้งานหลัก
PW4001 ถูกนำมาใช้ในงานวิเคราะห์ที่สำคัญและซับซ้อน ได้แก่:
-
การทดสอบยานยนต์ไฟฟ้า (EV Testing): ใช้วัดประสิทธิภาพของชุดแบตเตอรี่, อินเวอร์เตอร์, และมอเตอร์ขับเคลื่อน รวมถึงการทดสอบตามมาตรฐานสากล เช่น WLTP และ SAE J1634 (การทดสอบในห้องเย็น)
-
การวัดประสิทธิภาพของอินเวอร์เตอร์และ DC-DC Converter: สำหรับการประเมินการสูญเสียกำลังและประสิทธิภาพการแปลงพลังงานของอุปกรณ์อิเล็กทรอนิกส์กำลัง
-
การวิเคราะห์มอเตอร์ (Motor Analysis): (มีชุดวิเคราะห์เสริม) สามารถวัดค่าแรงดัน, กระแส, แรงบิด, RPM, ความถี่ และคำนวณกำลังมอเตอร์ได้ถึง 500th order
-
การวิเคราะห์ระบบพลังงานหมุนเวียนและ ESS: ประเมินประสิทธิภาพของระบบจัดเก็บพลังงาน และ Inverter ในระบบโซลาร์เซลล์
