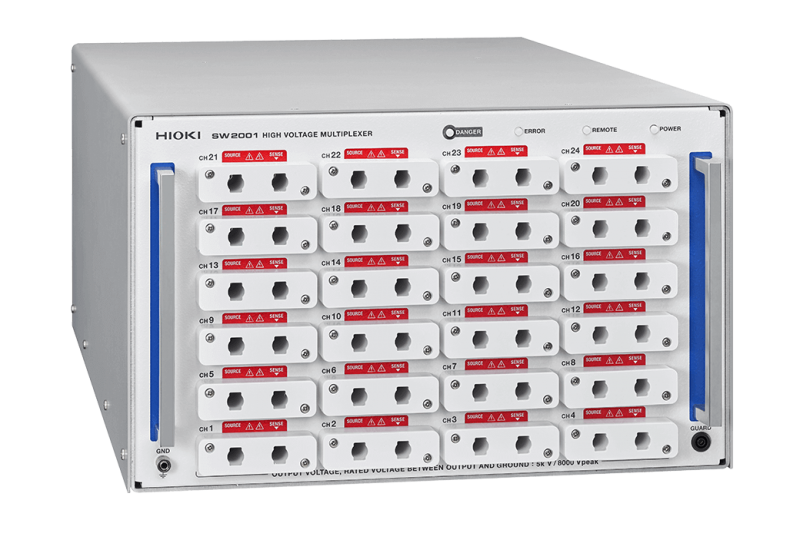

HIGH VOLTAGE MULTIPLEXER SW2001 คือ อุปกรณ์สวิตช์มัลติเพล็กเซอร์ (Multiplexer Switch) แรงดันสูง ซึ่งออกแบบมาเพื่อใช้ในการ ขยายช่องทางการวัด ของเครื่องมือวัดความต้านทานฉนวนไฟฟ้าแรงสูง (เช่น IR3455 หรือ IR5051)

หน้าที่หลักของ SW2001

โดยทั่วไปเครื่องวัดความต้านทานฉนวนจะวัดได้ทีละจุด (1 ช่องสัญญาณ) แต่ในการทดสอบการผลิตหรือการทดสอบระบบที่มีสายเคเบิลจำนวนมาก (เช่น ในยานยนต์ไฟฟ้า หรือระบบโซลาร์เซลล์) การใช้ SW2001 จะช่วยให้สามารถ สลับการทดสอบ ระหว่างจุดต่างๆ ได้อย่างอัตโนมัติและรวดเร็ว

หลักการทำงาน

1. การขยายช่องสัญญาณ: SW2001 ทำหน้าที่เป็นสวิตช์ที่สามารถ เชื่อมต่อ เครื่องมือวัดฉนวนแรงสูง (Source) เข้ากับจุดทดสอบ (Destinations) หลายจุด

2. การวัดอัตโนมัติ: เมื่อเชื่อมต่อกับเครื่องมือวัด (เช่น IR3455) และคอมพิวเตอร์ผ่านซอฟต์แวร์ควบคุม ผู้ใช้สามารถตั้งค่าให้ SW2001 สลับช่องสัญญาณ ไปตามลำดับที่กำหนด โดยไม่จำเป็นต้องต่อสายหรือสลับโพรบด้วยมือ

3. การทดสอบความต่อเนื่อง: ช่วยให้สามารถทำการทดสอบความต้านทานฉนวน, DAR, และ PI สำหรับสายเคเบิลหลายเส้นหรือหลายส่วนประกอบได้อย่างต่อเนื่องในครั้งเดียว

คุณสมบัติทางเทคนิคเด่น

• แรงดันไฟฟ้าสูงสุด: รองรับการทำงานที่แรงดันไฟฟ้าสูงถึง 5,000 V DC (5 kV DC)

• จำนวนช่องสัญญาณ: มี 10 ช่องสัญญาณ (10-Channel) สำหรับการวัด

• การเชื่อมต่อ: สามารถเชื่อมต่อกับเครื่องวัดของ HIOKI ผ่านสายเคเบิลเฉพาะ (SW9001) และควบคุมด้วยคอมพิวเตอร์ผ่านพอร์ต I/O หรือ LAN

• ความรวดเร็ว: ช่วยลดเวลาในการทดสอบได้อย่างมาก โดยเฉพาะในสภาพแวดล้อมการผลิตที่มีปริมาณงานสูง

การประยุกต์ใช้งาน

SW2001 มีความสำคัญอย่างยิ่งในอุตสาหกรรมที่ต้องมีการทดสอบความต้านทานฉนวนของชิ้นส่วนที่มีจำนวนมาก:

• ยานยนต์ไฟฟ้า (EVs/HEVs): ทดสอบความต้านทานฉนวนของชุดสายไฟแรงสูง (Wiring Harnesses) และส่วนประกอบแบตเตอรี่

• อุปกรณ์ไฟฟ้าแรงสูง: ทดสอบแผงสวิตช์เกียร์, มอเตอร์หลายตัว, หรือหม้อแปลงไฟฟ้า

• แผงโซลาร์เซลล์ขนาดใหญ่: ใช้ในการสลับการวัดระหว่างสตริง (Strings) หรือส่วนย่อยของระบบ PV ในขั้นตอนการตรวจสอบและบำรุงรักษา

กล่าวโดยสรุป SW2001 คืออุปกรณ์ที่ช่วยให้เครื่องมือวัดความต้านทานฉนวนแรงสูงสามารถทำงานแบบ อัตโนมัติ และ ขยายขีดความสามารถในการวัด จากหนึ่งช่องสัญญาณไปเป็นหลายช่องสัญญาณได้อย่างมีประสิทธิภาพ
