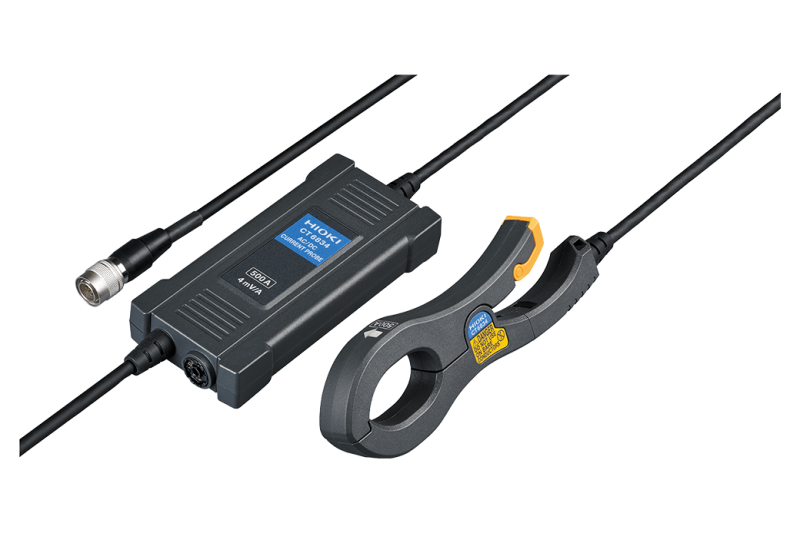

โพรบวัดกระแส (Current Probe) ชนิดแคลมป์ (Clamp-on)
ที่มีความแม่นยำสูงพิเศษ
และมีความสามารถในการวัดกระแสได้สูงถึง 500 แอมแปร์ (AC/DC)
มันเป็นส่วนหนึ่งของซีรีส์ CT683x
ซึ่งออกแบบมาสำหรับการวัดกระแสไฟฟ้าที่มีความแม่นยำสูงในพื้นที่จำกัด
โดยเฉพาะอย่างยิ่งสำหรับงานทดสอบประสิทธิภาพและกำลังไฟฟ้า
ใน ยานยนต์ไฟฟ้า (EV) และระบบอิเล็กทรอนิกส์กำลัง
คุณสมบัติและข้อมูลจำเพาะหลักของ CT6834
CT6834 ใช้เทคโนโลยี Zero-Flux (Flux Gate Detection) ขั้นสูง เพื่อให้การวัดกระแส DC และ AC มีความแม่นยำสูงมาก โดยมีจุดเด่นในเรื่องความเที่ยงตรงและความทนทานต่ออุณหภูมิ
| คุณสมบัติ | รายละเอียด |
| กระแสที่วัดได้สูงสุด | 500 A AC/DC (กระแสสูงสุดชั่วขณะ 800 A peak) |
| แบนด์วิดท์ (Bandwidth) | DC ถึง 50 kHz |
| ความแม่นยำพื้นฐาน (DC) | สูงมาก: ±0.07% rdg.±0.01% f.s. (ความแม่นยำระดับชั้นนำสำหรับงานวิเคราะห์กำลังไฟฟ้า) |
| ขนาดตัวนำสูงสุด | เส้นผ่านศูนย์กลางสูงสุด ϕ20 mm |
| การออกแบบ | ตัวเซ็นเซอร์มีขนาดเล็กและเพรียวบางมาก (เรียกว่า “Dolphin Clamp”) ทำให้ติดตั้งง่ายใน ช่องเครื่องยนต์หรือพื้นที่ที่มีสายไฟหนาแน่น |
| ช่วงอุณหภูมิใช้งาน | กว้างมาก ตั้งแต่ −40∘C ถึง 85∘C เหมาะสำหรับการทดสอบภาคสนามภายใต้สภาพแวดล้อมที่เปลี่ยนแปลง |
| อัตราส่วนเอาต์พุต | 4 mV/A |
| การใช้งานหลัก | การวัดกระแสและกำลังไฟฟ้าที่มีความแม่นยำสูงตามมาตรฐานการทดสอบยานยนต์ เช่น WLTP (Worldwide harmonized Light vehicles Test Procedure) และ SAE J1634 |
ข้อแตกต่างจากรุ่น CT6833
CT6834 มีลักษณะทางกายภาพและเทคโนโลยีพื้นฐานเหมือนกับรุ่น CT6833 แต่มีความแตกต่างที่สำคัญในเรื่อง ช่วงการวัดกระแส ดังนี้:
- CT6833: กระแสสูงสุด 200 A AC/DC
- CT6834: กระแสสูงสุด 500 A AC/DC (ทำให้เหมาะสำหรับวัดกระแสที่สูงกว่า เช่น ในสายไฟหลักของแบตเตอรี่รถยนต์ไฟฟ้า)
