การวัดค่าความต้านทานภายใน (Internal Resistance หรือ IR) เพียงอย่างเดียวด้วยสัญญาณ AC 1 kHz แบบดั้งเดิม สามารถบอกได้เพียงความต้านทานรวมในภาพกว้างเท่านั้น แต่การวิเคราะห์ประสิทธิภาพและสุขภาพของแบตเตอรี่ในระดับลึก (R&D และ Quality Control) ต้องอาศัย Electrochemical Impedance Spectroscopy (EIS) เพื่อแยกแยะพฤติกรรมทางเคมีไฟฟ้าภายในเซลล์แบตเตอรี่
ทำไมค่า Resistance เดียวถึงไม่เพียงพอ?
แบตเตอรี่ไม่ใช่แค่ตัวต้านทานบริสุทธิ์ (Pure Resistor) แต่มีองค์ประกอบทั้ง ความต้านทาน (Resistance – R) และ ค่าความจุไฟฟ้า/อิมพีแดนซ์เชิงความถี่ (Capacitance / Reactance – X) ซึ่งปฏิกิริยาเคมีแต่ละส่วนภายในเซลล์จะตอบสนองต่อความถี่ไฟฟ้าที่ไม่เท่ากัน

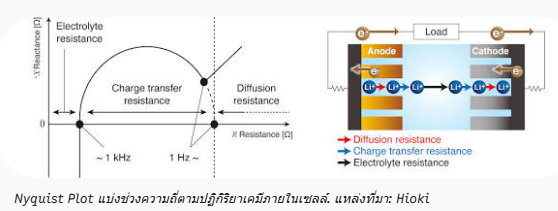

การวิเคราะห์ผ่าน Nyquist Plot (EIS Analysis)
เมื่อป้อนกระแสไฟฟ้าสลับที่หลายช่วงความถี่ (Frequency Sweep) และนำผลลัพธ์มาพล็อตเป็น Nyquist Plot (แกน X คือ Real Part / Resistance, แกน Y คือ Imaginary Part / Reactance) จะสามารถแยกองค์ประกอบภายในเซลล์แบตเตอรี่ออกเป็น 3 ส่วนหลัก:
| ย่านความถี่ | ปฏิกิริยาภายในเซลล์ (Mechanism) | ความสำคัญในการวิเคราะห์ |
| High Frequency (ย่านความถี่สูง ~1 kHz) |
Electrolyte Resistance (Re)
ความต้านทานของอิเล็กโทรไลต์, ขั้วต่อ (Tabs), และตัวนำไฟฟ้า |
บอกคุณภาพการประกอบเซลล์ และความสมบูรณ์ของสารละลายอิเล็กโทรไลต์ |
| Mid Frequency (ย่านความถี่กลาง) |
Charge Transfer Resistance (Rct) & SEI Film
การเคลื่อนที่ของประจุข้ามชั้นฟิล์ม SEI และอินเทอร์เฟซระหว่างขั้วไฟฟ้ากับอิเล็กโทรไลต์ |
จุดชี้วัดสุขภาพแบตเตอรี่ (SOH) หากวงครึ่งวงกลม (Semi-circle) กว้างขึ้น หมายถึงแบตเตอรี่เริ่มเสื่อมสภาพ |
| Low Frequency (ย่านความถี่ต่ำ < 1 Hz) |
Diffusion Resistance (W)
การแพร่ของลิเธียมไอออนภายในโครงสร้างของขั้วแอโนดและแคโทด (Warburg Impedance) |
บอกความสามารถในการจ่ายกระแสต่อเนื่องและการชาร์จเร็ว (Fast Charging capability) |
ประโยชน์ในการนำไปใช้งานจริง
-
งานศึกษาและวิจัย (R&D): ช่วยวิเคราะห์การเสื่อมสภาพของขั้วแบตเตอรี่ (Electrode Degradation) การหนาตัวของชั้น SEI Film และการแพร่กระจายของไอออนในเคมีรุ่นใหม่ๆ
-
การประเมินคุณภาพ (Quality Control & Grading): คัดแยกเซลล์แบตเตอรี่ก่อนประกอบเป็น Pack เพื่อลดปัญหา Cell Imbalance โดยไม่พึ่งพาแค่ค่า IR เดียว
-

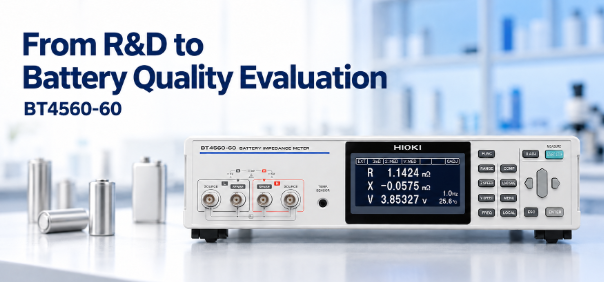

การทดสอบด้วยเครื่องมือเฉพาะทาง: การรวบรวมข้อมูล Nyquist Plot ต้องอาศัยเครื่องมือวัดที่มีความแม่นยำสูงและสามารถสแกนย่านความถี่ได้กว้าง เช่น เครื่อง HIOKI BT4560-60 (Battery Impedance Meter) ที่รองรับการวัดอิมพีแดนซ์ย่านความถี่ต่ำเพื่อสร้างกราฟ Nyquist Plot สำหรับเซลล์แบตเตอรี่โดยเฉพาะ
