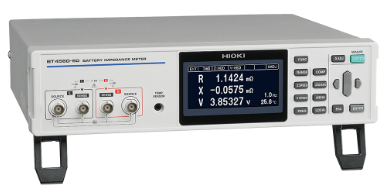

เครื่องวัดอิมพีแดนซ์ของแบตเตอรี่ (Battery Impedance Meter) รุ่นประสิทธิภาพสูงจากแบรนด์ HIOKI ประเทศญี่ปุ่น ออกแบบมาสำหรับงานวิจัย พัฒนา (R&D) และการตรวจสอบคุณภาพในสายการผลิตแบตเตอรี่ลิเธียมไอออน (Lithium-ion Cells) โดยเฉพาะ
เครื่องรุ่นนี้ทำงานด้วยเทคนิค Electrochemical Impedance Spectroscopy (EIS) เพื่อวิเคราะห์ปฏิกิริยาและค่าความต้านทานภายในเซลล์แบตเตอรี่แบบเจาะลึก
คุณสมบัติและจุดเด่นสำคัญ
-
ช่วงความถี่กว้าง (0.01 Hz ถึง 10 kHz):
-
ความถี่ต่ำ (Low Frequency): ใช้วัดค่า Charge Transfer Resistance (Rct) และ Diffusion Resistance
-
ความถี่สูง (High Frequency): ใช้วัด Electrolyte Resistance (Rel), ความต้านทานบริเวณรอยต่อชั้น SEI (Solid Electrolyte Interface) และความต้านทานจุดเชื่อมต่อ
-
-
วัดความต้านทานต่ำพิเศษได้แม่นยำ: รองรับย่านการวัดความต้านทานตั้งแต่ 3mΩ, 10mΩ ถึง 100 mΩ ด้วยความละเอียดสูงสุดถึง 0.1µΩ เหมาะสำหรับเซลล์ความจุสูงที่มีอิมพีแดนซ์ต่ำกว่า 1mΩ
-
วัดแรงดัน DC ความแม่นยำสูง: รองรับแรงดันไฟฟ้าระดับเซลล์สูงสุด ±5V ด้วยความแม่นยำระดับเดียวกับดิจิทัลโวลต์มิเตอร์ 6.5 หลัก
-
การเชื่อมต่อแบบ 4-Terminal Pair: ช่วยลดสัญญาณรบกวน ลดผลกระทบจากสนามแม่เหล็ก และค่าความต้านทานของสายวัด ทำให้ได้ค่าที่นิ่งและเที่ยงตรง
-
รองรับการเขียน Nyquist Plot (Cole-Cole Plot): ทำงานร่วมกับซอฟต์แวร์บน PC เพื่อพล็อต กราฟวิเคราะห์ความเสื่อมสภาพและโครงสร้างภายในแบตเตอรี่ได้ทันที
ตารางสเปกพื้นฐาน (Basic Specifications)
| พารามิเตอร์ | รายละเอียดสเปก |
| รายการที่วัดได้ | อิมพีแดนซ์ (Z, R, X,θ), แรงดันไฟฟ้า (V), และ อุณหภูมิ (T) |
| ช่วงความถี่ (EIS Frequency) | 0.01 Hz ถึง 10.00 kHz |
| ช่วงการวัดอิมพีแดนซ์ | 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ |
| กระแสทดสอบสูงสุด | 1.5 A rms (ในย่าน 3 mΩ) |
| ช่วงการวัดแรงดัน | ±5.00000 V |
| อินเทอร์เฟซเชื่อมต่อ | LAN, USB, RS-232C, EXT. I/O (สำหรับระบบอัตโนมัติ) |
การนำไปใช้งาน (Applications)
-
งานวิจัยและออกแบบเซลล์แบตเตอรี่ (R&D): ช่วยให้วิศวกรเข้าใจพฤติกรรมทางเคมีภายในเซลล์ การเสื่อมสภาพของอิเล็กโทรไลต์ และชั้นฟิล์ม SEI
-
การคัดเกรดและจับคู่เซลล์ (Cell Matching & Screening): คัดเลือกเซลล์ที่มีอิมพีแดนซ์ใกล้เคียงกันก่อนนำไปประกอบเป็นแบตเตอรี่แพ็ก (Module/Pack) สำหรับยานยนต์ไฟฟ้า (EV) หรือระบบกักเก็บพลังงาน (ESS)
-
การตรวจสอบในสายการผลิต (Automated Production): ต่อร่วมกับ Switch Mainframe (เช่น HIOKI SW1001) เพื่อสลับวัดหลายช่องสัญญาณโดยอัตโนมัติ ช่วยลดเวลาการตรวจสอบโดยไม่จำเป็นต้องผ่านกระบวนการชาร์จ/ดิสชาร์จ
Hioki BT4560 Battery Impedance Meter วิดีโอนี้อธิบายหลักการทำงานของ BT4560 และแสดงวิธีที่เครื่องวัดอิมพีแดนซ์แบตเตอรี่ด้วยความถี่ต่ำโดยไม่ต้องชาร์จหรือดิสชาร์จเซลล์
